Jumat, 18 Oktober 2019

INSTALASI CACTI

INSTALLASI CACTI PADA DEBIAN



assalamualikum wr.wb.
hello temanteman ,diblog ini saya akan membahas cara install cacti pada debian.


1. Hidupkan mesin virtualbox
2. Lakukan log in debian sebagai user root.
3. Ketikan   # nano /etc/network/interfaces


4. Kemudian tekan enter, dan atur ip.

          auto enp0s3
 iface enp0s3 inet static
          address 192.168.11.156
          netmask 255.255.255.0
          gateway 192.168.11.254


           Ctrl + X, kemudian Y lalu enter.

5. Ketikan   # nano /etc/resolv.conf
                   nameserver 8.8.8.8
                   nameserver 8.8.4.4


      Ctrl + X, kemudian Y lalu enter.

6. Kemudian restart dengan ketik # /etc/init.d/networking restart


7 .Untuk mengecek ip, gunakan perintah ip a.

8. Lakukan Ping untuk memastikan sudah terkonek pada internet.


9.  Masukkan binary 1.


10. Ketikkan apt-cdrom add kemudian klik enter


11. Setelah selesai ketikkan apt-get update dan tunggu hingga proses selesai.

12. Kemudian masukkan binary 2.



13. Ketikkan apt-cdrom add kemudian klik enter.

14. Setelah selesai ketikkan apt-get update dan tunggu hingga proses selesai.

15. Kemudian masukkan binary 3.



16. Ketikkan apt-cdrom add kemudian klik enter.

17. Setelah selesai ketikkan apt-get update dan tunggu hingga proses selesai.

18. Lalu Install openssh-server seperti berikut .


19.  Kemudian ketik Y lalu enter.

20. Install cacti dengan perintah apt-get install cacti

21. Lalu tekan Y

22. Masukkan binary 1 kemudian enter


23. Masukkan binary 2 kemudian enter


24. Masukkan binary 3 kemudian enter


25. Akan muncul tampilan configurtion cacti lalu pilih yes


26. Masukkan password = root


27. Masukkan kembali passwordnya

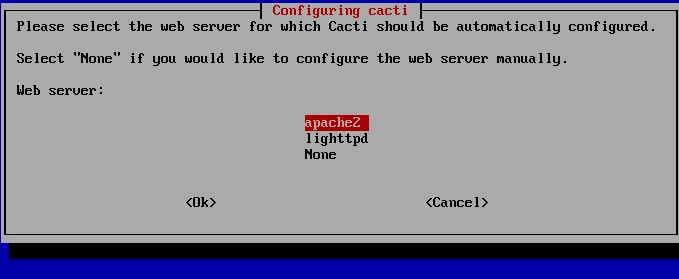

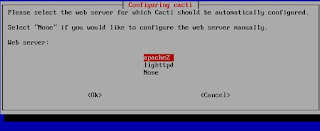

28. Pilih Apache2 kemudian OK



29. Tunggu prosesnya selesai
30. Panggil ip pada browser  192.168.11.156/cacti

31 lakukan login user name= admin
                             password= root


32.  pilih create devices.



33.  klik menu add lalu isi description dan hostname.

34.pada host template pilih "local linux machine".

35.pada downed device detection pilih "ping".

36.pada ping method pilih "UDP ping".

40.klik "create" dipojok kanan bawah.

41.klik "save" dipojok kanan bawah.



42. pilih Default tree lalu pilih Host:localhost



SEKIAN TERIMAKASIH SEMOGA BERMANFAAT😉







Rabu, 16 Oktober 2019

Konfigurasi Ekstensi Dan Dial Plan Pada Server Softswitch

A. Pendahuluan

Kali ini saya dan teman teman  akan sharing tentang Konfigurasi Ekstensi Dan Dial Plan Pada Server Softswitch.

B. Alat dan bahan

- 2 PC
- 3 softphone [xlite&3cx ]

C. Pembahasan

1. Pastikan asterisk sudah terinstall
2. Setting IP Address pada debian lalu restart IP Address dan cek IP dengan ifconfig

    auto eth0
    iface eth0 inet static
    address 192.168.x.x
    netmask x.x.x.x
    gateway x.x.x.x

3. Tambahkan user/account dari server voip yang digunakan dengan perintah
    nano /etc/asterisk/sip.conf


    keterangan :
    [general]                artinya context umum,harus ada
    port=5060              artinya default port untuk SIP
    binaddr=0.0.0.0     artinya listen semua ip_addr yg request
    context=others       artinya nama context user

     [101]                      artinya user/extension

     type=friend            artinya tipe account
     secret=1234           artinya password account
     host=dynamic        artinya host yang menjadi IP PBX,dpt berubah
     context=my phones         artinya context jaringan user
     [102]                       artinya user/extension

     type=friend             artinya tipe account
     secret=1234            artinya password account
     host=dynamic         artinya host yang menjadi IP PBX,dpt berubah
     context=my phones     artinya context jaringan user




4. Tambahkan extentions dari user/account yang sudah dibuat. Untuk menambahkan extention                ketikan pertintah
    nano /etc/asterisk/extentions.conf

ketikan:
[others]
[myphones]
exten=>101,1,Dial(SIP/101)
exten=>102,1,Dial(SIP/102)




5. Ketik perintah service asterisk restart bertujuan untuk merestart asterisk.
6. setelah menambahkan account baru, masukan account pada client menggunakan software softphone. Sebelum melakukan konfigurasi pada software softphone pastikan antara server dan client sudah terhubung.



setelah itu,

Konfigurasi Ekstensi Dan Dial Plan Pada Server Softswitch.

1. Konfigurasi Dial Number server Softswitch :
nano /etc/asteriks/sip.conf

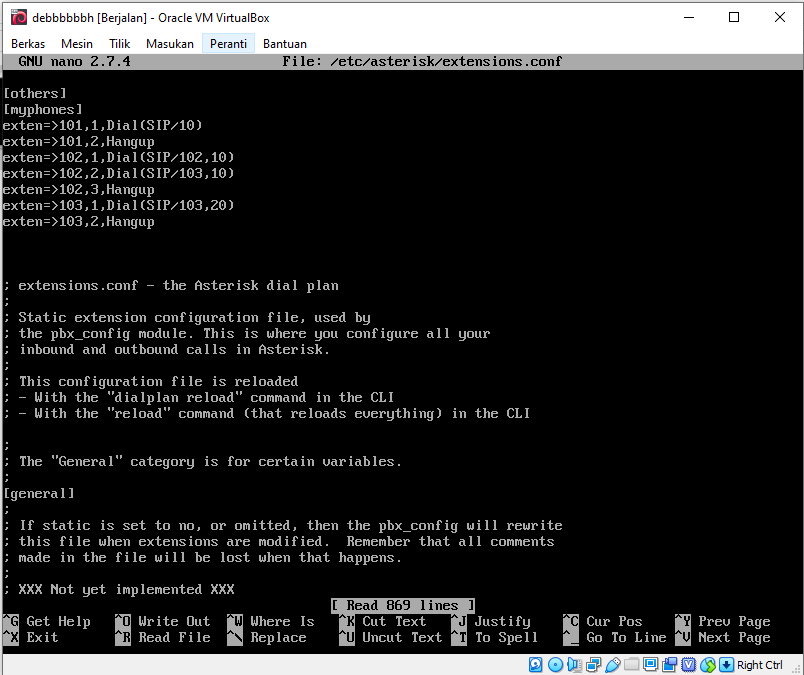

 2. mengkonfigurasi dial plant kita edit file extensions.conf dengan cara menuliskan perintah.
  nano /etc/asteriks/extensions.conf

lalu isikan sebagai berikut :

exten =>101,1,Dial(SIP/101,10)
exten =>101,2,Hangup
exten =>102,1,Dial(SIP/102,10)
exten =>102,2,Dial(SIP/103,10)
exten =>102,3,Hangup
exten =>103,1,Dial(SIP/103,20)
exten =>103,2,Hangup



3. Ketik perintah service asterisk restart bertujuan untuk merestart asterisk.
4. Penutup
